Carte de controle Artnet vers LEDs + Logiciel de scan
Carte capable de recevoir jusqu'à 3 univers DMX à 30 fps
8 départs RS-485, pour adresser des LEDs sur de grandes distances, et 8 mini-cartes réceptrices
Un logiciel desktop de scan permet un pré-mappage interne a la carte, pour simplifier la gestion Artnet
(janvier à mars 2024)
Usages
Intialement conçue pour un projet d'installation modulaire de 1 800 LEDs pour @tack.land et @allan.rzk, cette carte est aussi au coeur du projet Blitz
Les fichiers sources du projet sont disponibles sur GitHub
- Logiciel de scan
- Firmware
- PCB

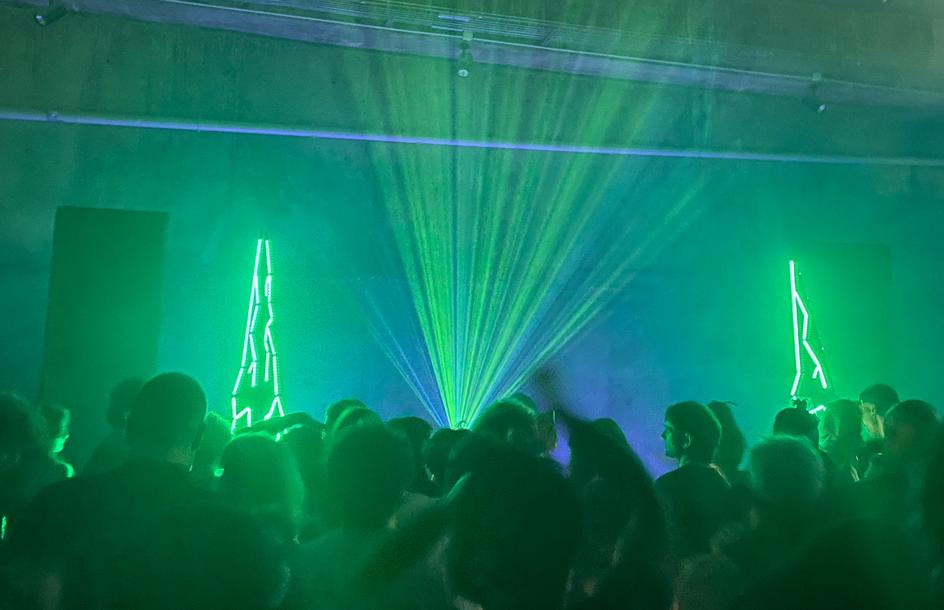

(photo: Blitz/Clement)
La carte

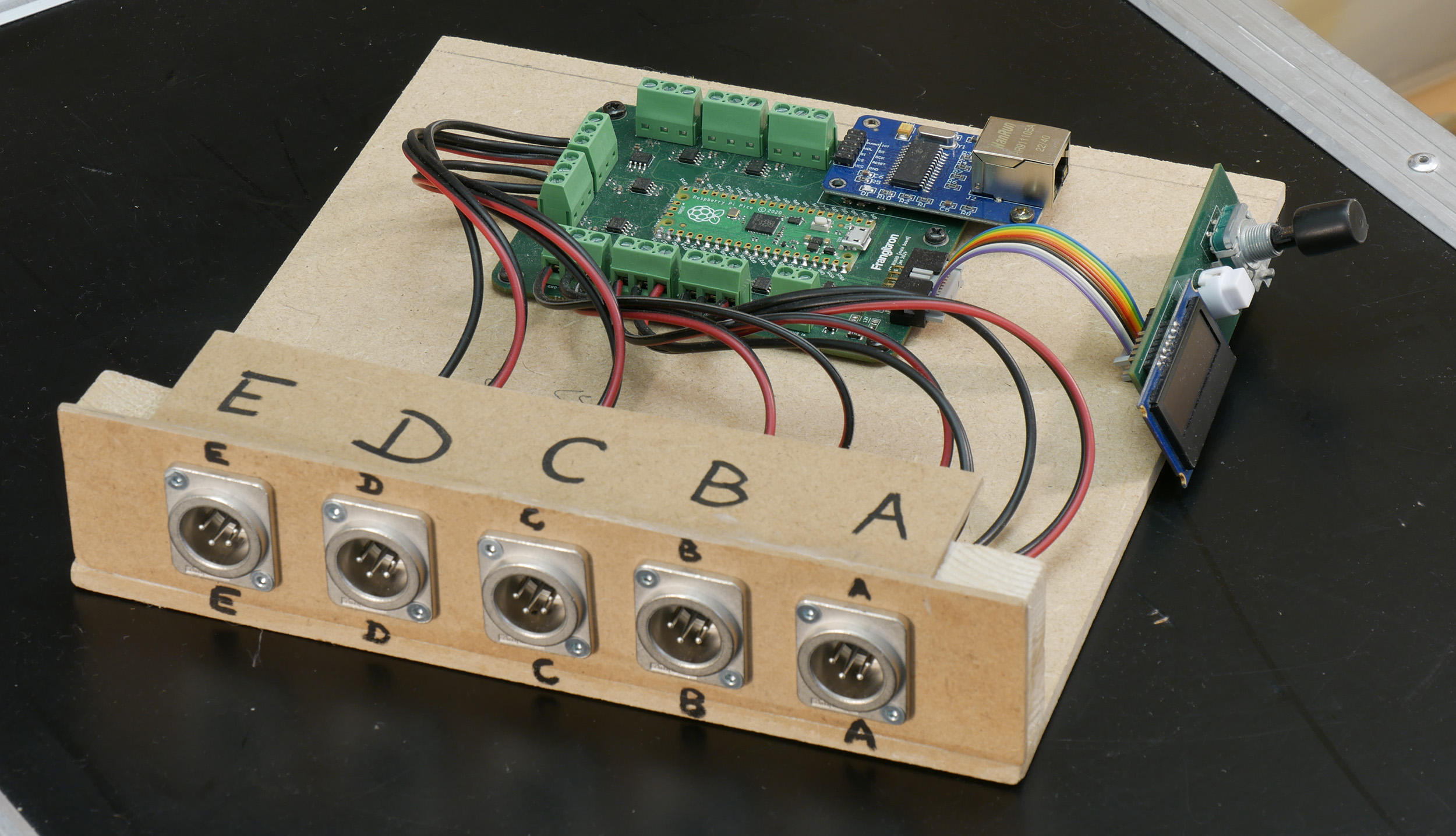

Prototype de chassis pour le projet Totem Blitz

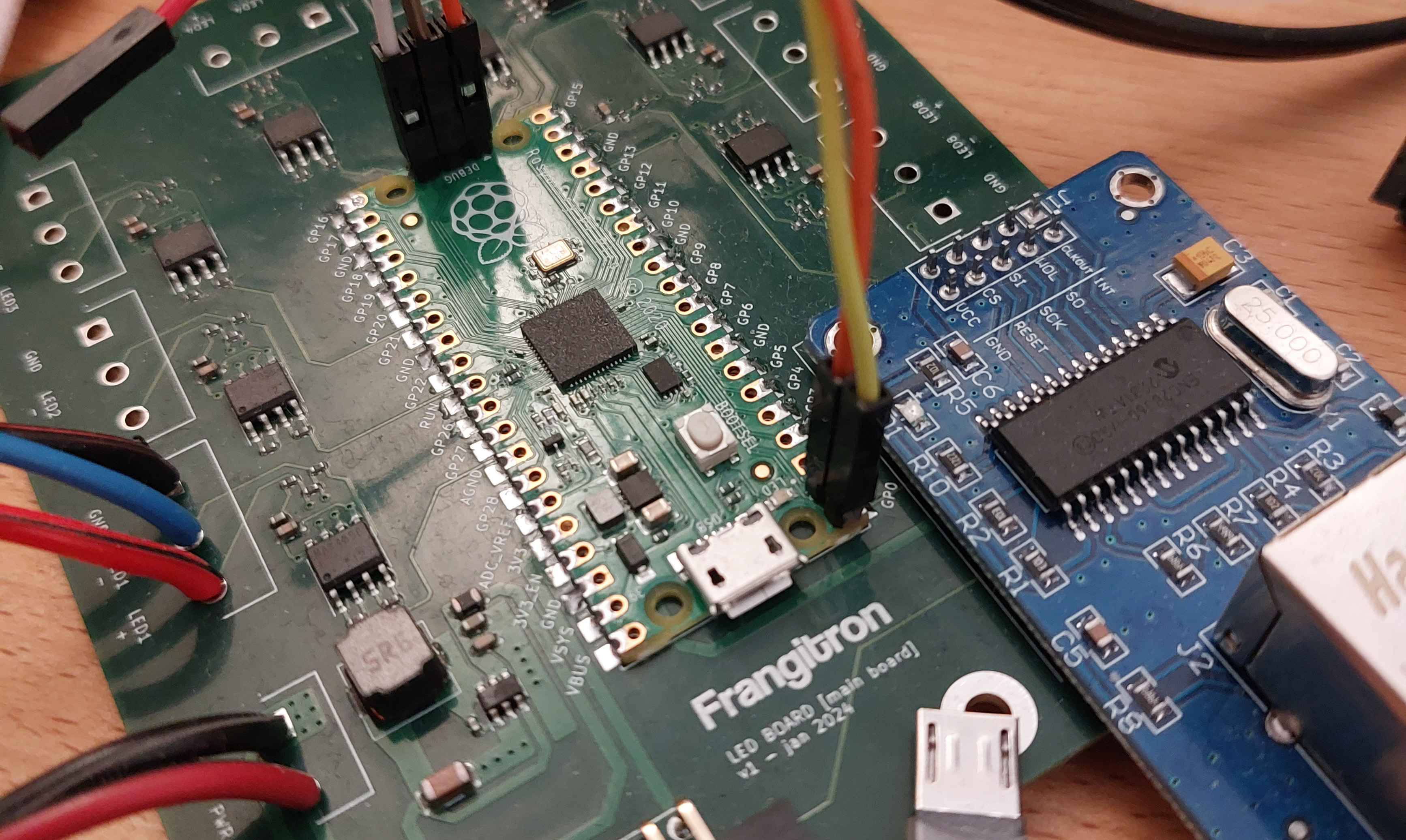

Phase de test et programmation du firmware en C (PlatformIO)
Logiciel de scan/mapping
Un logiciel permet grâce à une webcam de déterminer la position de chaque LED dans l'espace 2D
Cela permet un pré-mappage des LEDs dans des groupes, facilitant l'étape de mappage Artnet (avec Resolume Arena par exemple)
Prototypage du logiciel
Scan de l'installation Blitz, mars 2024
Fenêtre principale (Python3/PySide6)
PCB sur mesure
La carte a été conçue pour étendre le Raspberry Pi Pico avec
- une interface réseau (ethernet)
- 8 émetteurs RS-485, pour transporter les consignes LED sur de grandes distances
- 8 mini-récepteurs RS-485
- une alimentation en 5V ou 12V (selon le type de ruban de LED choisi)

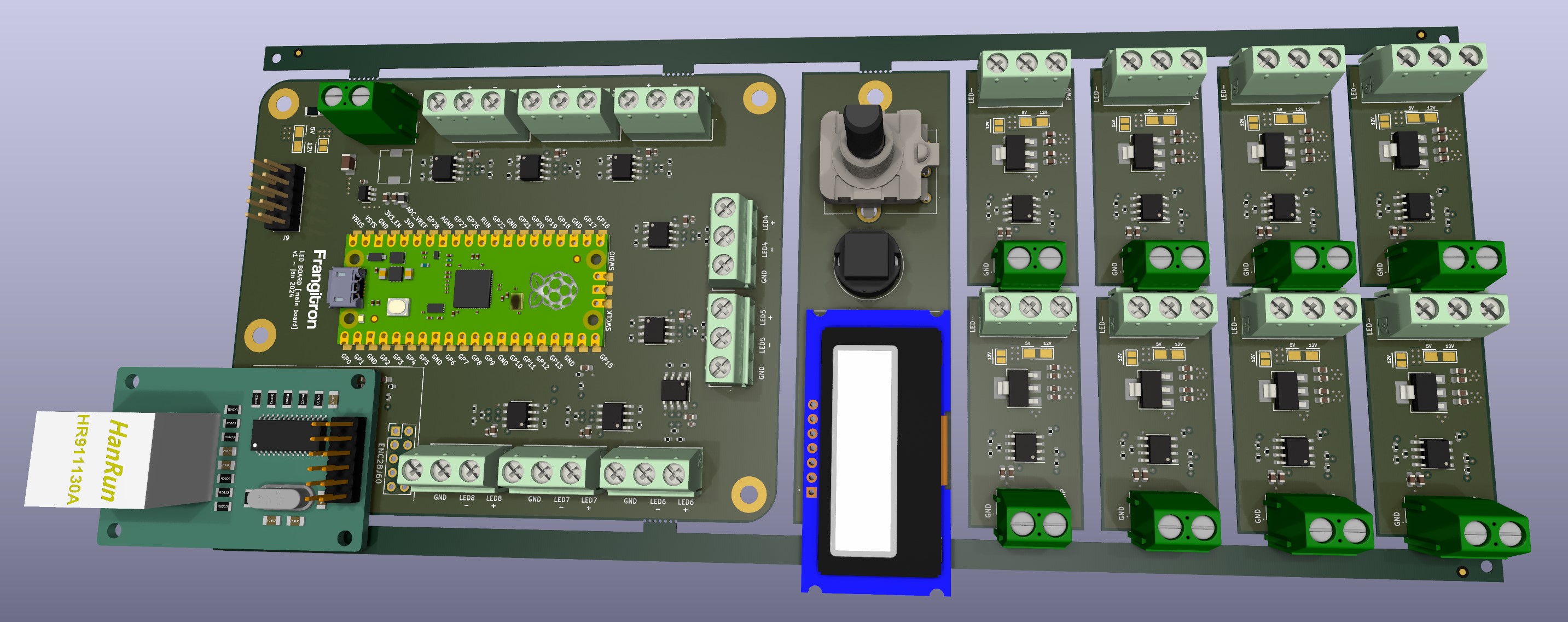

Projet KiCAD, pannelisation
- carte principale
- panneau frontal (écran + boutons)
- 8 mini-cartes réceptrices
